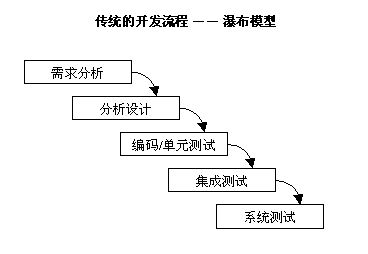

（一）傳統軟件開發流程圖

    傳統的軟件開發流程圖所展示的是一個瀑布型的文檔驅流程，各個階段必須逐個進行，這就意味著如果是一個結構復雜，功能設計模塊眾多的軟件來說，將會是以一個十分漫長而艱巨的軟件開發過程。

    但隨著分工變得愈加精細，客戶對軟件需求越來越多，軟件功能模塊設置也越來越多，因此軟件開發也會變得更加復雜，所以利用瀑布型的傳統軟件開發流程圖來跟進、指導軟件開發將會更困難，如：

1、軟件開發中的失誤或錯誤無法在軟件開放前被發現，只有進行第一次系統集成式才會在軟件測試階段統一顯現，如果出現對軟件開發需求的錯誤理解，也不能及時更正。

2、軟件開發的進度慢，同時無法及時發現錯誤，要進行返工修改的時間拖長，增加額外費用，造成項目延期或費用超支。

3、對風險的把控能力較低，往往只有在軟件測試后才能確定軟件系統是否可行。

4、管理人員對于軟件開發實際進展情況無法實施把握，只能通過軟件開發文檔來判斷。

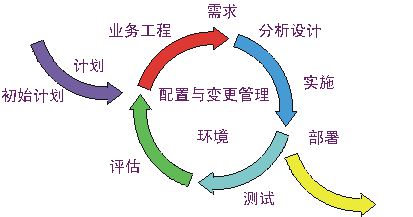

    （二）迭代化軟件發開流程圖

     從迭代化軟件開發流程圖可以清晰地看出軟件開發的環節流程開發結構，能夠很好地解決傳統軟件開發流程圖中出現的問題。迭代化軟件開發將整個軟件開發分成多個階段性，并且進行階段性評估，更易于完成和達到目標，從迭代化軟件發開流程圖可以看出整個迭代軟件開發過程包含需求、設計、編程、部署、測試、評估等化解，同時對每個階段的完成的結果進行評估，以此制定下一次迭代的目標，更好的掌控了整個軟件的質量。

    與傳統軟件開發流程圖相比，迭代化的優勢體現在：

迭代化軟件開發流程圖體現的優勢

1、持續滿足客戶需求變更

    客戶會根據實際管理需求不變變更對軟件功能設計的需求。而迭代化軟件開發，及時到了開發后期，也能夠持續滿足客戶出現的新需求變化，以此為客戶創造競爭優勢。

2、逐步實現集成

    迭代式軟件開發通過逐步的實現階段性的目標，實現階段性的軟件系統、結構、功能的設計與開發，它的軟件的集成是持續的，每一次迭代都會增量式集成一些新的系統功能，降低了工作量和難度。

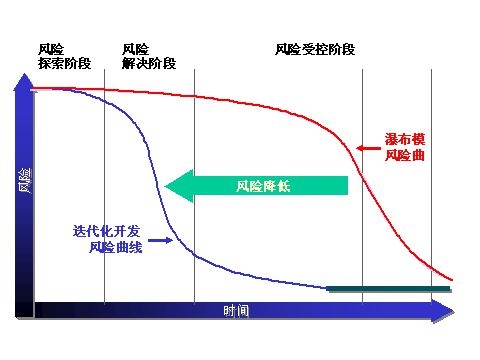

3、降低風險

    架構是迭代式的指導原則，迭代式在多次迭代中可以重復確認客戶需求，通過多次的迭代盡快按需求盡快確定軟件結構，逐步滿足需求，降低了項目風險。

4、實現軟件高質量開發

    每次迭代都有一個運行的系統，并通過階段性測試、評估，及時發現缺陷并改正，軟件功能上的問題也能及時今早處理，每次迭代都是一個不斷發現問題、解決問題的過程，使軟件質量不斷提高。

5、保證項目開發進度

    每次迭代都會對現階段的開發進展進行評估，以判定預定的目標的實現度。管理人員可以很清楚地了解項目進程，以便及時作出調整，保證完成任務，保證軟件開發持續進行。

6、更具靈活性

    能夠隨時根據業務情況或市場環境，調整迭代產品的開發，例如為了同現有的同類產品競爭，可以決定采用搶先競爭對手一步的方法，提前發布一個功能簡化的產品。

7、改進和精煉開發流程

    每一次迭代都要對產品、流程及團隊進行考察，以分析團隊和開發流程本身，以便對不足之處做出改進，不斷精煉流程，實現更快捷方便的軟件開發。

    迭代式軟件開發已經成為眾多軟件開發者的實施開發的流程規劃方法，它將會在不斷為滿足客戶需求的基礎上，為軟件開發帶來更大的效益。
