設備管理系統架構設計
1. 分層解耦
各層通過標準化接口通信，降低模塊耦合度 。
采用冗余設計（如雙機熱備、集群部署）和容災方案，確保系統7×24小時穩定運行。
3. 彈性擴展
基于微服務架構，支持水平擴展業務模塊。
數據加密傳輸（TLS/SSL）、RBAC權限控制、操作審計日志。
采用云原生微服務架構，分為六層：

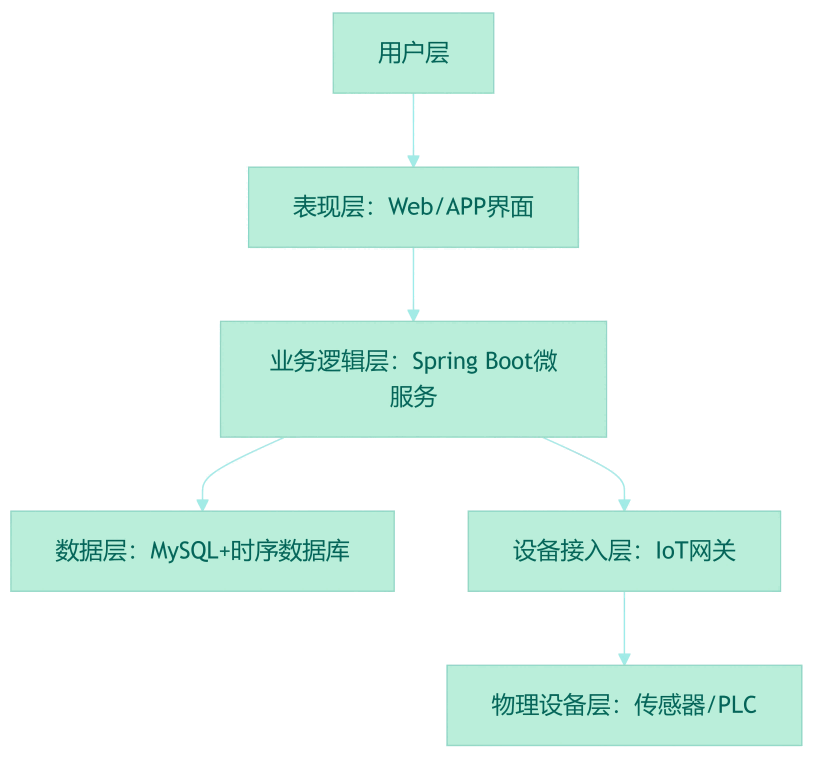

圖示：分層架構模型
| 層級 | 組件 | 技術選型 | 核心職責 |
|----------------|-------------------------|------------------------------------------|----------------------------------|
| 訪問層 | 多端接入 | B/S架構（Vue3）、移動端（UniApp）、C/S（Electron） | 提供HTTP/WebSocket接口 |
| 表現層 | 前端框架 | Vue3 + Element Plus | 用戶界面與交互邏輯 |
| 業務層 | 微服務集群 | Spring Boot + Spring Cloud Alibaba | 設備管理、維保調度等業務邏輯 |
| 服務層 | 中間件服務 | Redis（緩存）、RocketMQ（消息隊列） | 異步任務、實時通知 |
| 系統層 | 基礎設施 | Kubernetes + Docker（容器化） | 資源調度、服務治理 |
| 數據層 | 持久化存儲 | MySQL（事務數據）+ InfluxDB（時序數據） + MinIO（文件） | 多類型數據存儲 |
異構協議融合：支持Modbus/OPC UA/BLE/Wi-Fi等12種工業協議。
數據采集引擎：通過IoT邊緣網關實現設備狀態實時上報（如溫度、振動數據）。
故障預測模型：基于時序數據分析（LSTM算法）提前7天預警設備故障 。
| 微服務 | 功能要點 | 技術實現 |
|---------------|------------------------------------------|---------------------------------------|
| 設備檔案服務 | 全生命周期管理（采購→報廢） | Spring Data JPA + Elasticsearch |
| 維保調度服務 | 自動生成預防性維護計劃 | Quartz任務調度 + 規則引擎（Drools） |
| 工單管理服務 | 故障報修→派單→驗收閉環 | 工作流引擎（Activiti） |
| 決策分析服務 | 生成OEE（設備綜合效率）報表 | Spark實時計算 + ECharts可視化 |
3. 智能擴展模塊
數字孿生集成：3D模型映射物理設備狀態，支持遠程操控。
能耗優化引擎：分析設備用電峰值，推薦錯峰運行策略。
1. 混合云部署架構
敏感數據存本地私有云（如設備控制指令）
非敏感數據存公有云（如歷史日志）。
工廠內部署工業計算機，預處理高實時性數據（響應時延<100ms）。
雙交換機鏈路聚合 + 5G備份網絡，保障通信可靠性。

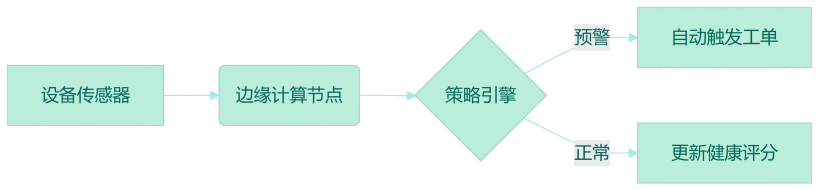

1. 狀態感知閉環
A[設備傳感器] --> B(邊緣計算節點)
B --> C{策略引擎}
C -->|預警| D[自動觸發工單]
C -->|正常| E[更新健康評分]
```
動態決策鏈路
2. 零代碼擴展能力
通過可視化配置界面，快速添加新設備類型字段或?qū)徟鞒獭?/span>
1. 階段一：最小化可行產品（MVP）
實現設備接入 + 基礎檔案管理（8周）。
2. 階段二：智能化擴展
添加預測性維護模塊（4周）。
3. 階段三：生態集成
對接MES/ERP系統（如SAP、用友）。
> 架構驗證指標：
> 單節點支持5000+設備并發接入
> 故障響應時間≤3秒（P99延遲）
> 數據持久化可靠性≥99.99%
此設計兼顧專業規范性（符合國家要求）與工業級可靠性，可根據實際場景彈性裁剪模塊。
