SMT加工行業是目前很火的一個行業，但是人們比較熟悉的是它的名字，并且對于它的制造流程等并不是特別熟悉，本文小編就來像大家介紹一下關于SMT的詳細的工藝流程。
SMT工藝簡介
印刷(紅膠/錫膏)--> 檢測(可選AOI全自動或者目視檢測)-->貼裝(先貼小器件后貼大器件:分高速貼片及集成電路貼裝)-->檢測(可選AOI 光學/目視檢測)-->焊接(采用熱風回流焊進行焊接)--> 檢測(可分AOI 光學檢測外觀及功能性測試檢測)--> 維修(使用工具：焊臺及熱風拆焊臺等)--> 分板(手工或者分板機進行切板)
工藝流程簡化為：印刷-------貼片-------焊接-------檢修(每道工藝中均可加入檢測環節以控制質量)
錫膏印刷
其作用是將錫膏呈45度角用刮刀漏印到PCB的焊盤上，為元器件的焊接做準備。所用設備為印刷機(錫膏印刷機)，位于SMT生產線的最前端。

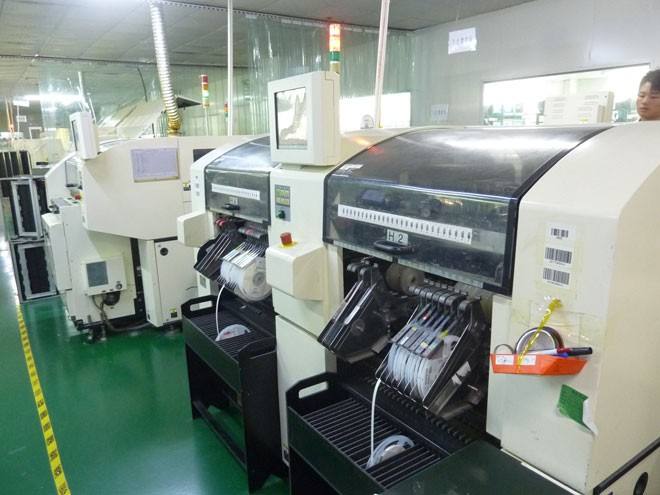

零件貼裝
其作用是將表面組裝元器件準確安裝到PCB的固定位置上。所用設備為貼片機，位于SMT生產線中印刷機的后面，一般為高速機和泛用機按照生產需求搭配使用。
回流焊接
其作用是將焊膏融化，使表面組裝元器件與PCB牢固焊接在一起。所用設備為回流焊爐，位于SMT生產線中貼片機的后面，對于溫度要求相當嚴格，需要實時進行溫度量測，所量測的溫度以profile的形式體現。
AOI光學檢測
其作用是對焊接好的PCB進行焊接質量的檢測。所使用到的設備為自動光學檢測機(AOI)，位置根據檢測的需要，可以配置在生產線合適的地方。有些在回流焊接前，有的在回流焊接后。
維修
其作用是對檢測出現故障的PCB進行返修。所用工具為烙鐵、返修工作站等。配置在AOI光學檢測后。
分板
其作用對多連板PCBA進行切分，使之分開成單獨個體，一般采用V-cut與 機器切割方式。
基礎知識
焊錫膏是將焊料粉末與具有助焊功能的糊狀焊劑混合而成的一種漿料，通常焊料粉末占90%左右，其余是化學成分。
我們把能隨意改變形態或任意分割的物體稱為流體，研究流體受外力而引起形變與流動行為規律和特征的科學稱為流變學。但在工程中則用黏度這一概念來表征流體黏度的大小。
焊錫膏的流變行為
焊錫膏中混有一定量的觸變劑，具有假塑性流體性質。焊錫膏在印刷時，受到刮刀的推力作用，其黏度下降，當達到模板窗口時，黏度達到最低，故能順利通過窗口沉降到PCB的焊盤上，隨著外力的停止，焊錫膏黏度又迅速回升，這樣就不會出現印刷圖形的塌落和漫流，得到良好的印刷效果。
