隨著電子產品向短小、輕薄方向發展，SMT行業越來越吸引人們的眼光。相應的便要求電子元器件集成化、微小型化。傳統的通孔安裝技術(THT)已不能滿足要求，新一代的貼裝技術，即表面貼裝技術(SMT)就應運而生。

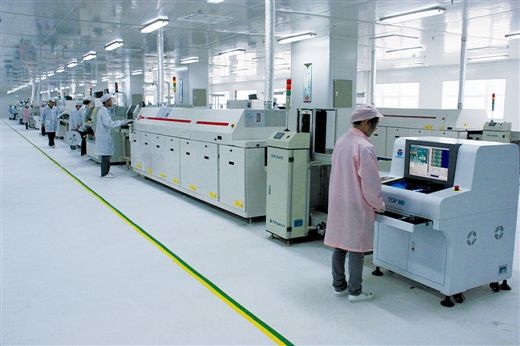

柔性印制電路板SMT工藝
從廣義角度來說，SMT是包括了表面貼裝組件(SMC: Surface Mount Component)、表面貼裝器件(SMD：Surface Mount Device)、表面貼裝印刷電路板(SMB: SurfaceMount Printed Circuit Board)、普通混裝印刷電路板(印制電路板: Printed Circuit Board)、點膠、涂膏、表面貼裝設備、元器件取放系統、焊接及在線測試等技術內容的一整套完整工藝技術過程的統稱。
由于SMC、SMD減少引線分布特性影響，而且在印制電路板表面貼焊牢固，大大降低了寄生電容和引線間寄生電感。在很大程度上減少了電磁干擾和射頻干擾，改善了高頻特性。這類組件已廣泛應用于衛星通信方面的產品中：例如，地面接收衛星信號時需使用的低噪聲降頻放大器(LNB)等高頻產品，另外高頻所用的印制電路板，對其特性參數：介電常數X，也有要求，例如，當電路的工作頻<109HZ時，通常要求印制電路板基材的X<2.5.實驗表明，印制電路板基材的X除了與基材的特性有關外，還與增強材料的含量有關。基材的增強材料含量越高，X值越大，故高頻電路用印制電路板基材的增強料含量不能太高，這使得高頻電路用印制電路板機械性能不夠強，甚至有些高頻產品還要求采的印制電路板非常薄，其厚度只有通常印制電路板厚度的1/3，這樣的印制電路板就更加易斷裂。這一特性會給該類產品的生產帶來困難。下面就這方面問題，談一談我們在生產實踐中的一些體會及采用的上些手段以克服高頻產品所用薄型印制電路板在進行表面貼裝生產中易斷裂的弱點使這類產品的大批量生產能順利進行。
表面貼裝過程主要包括三個基本環節：涂布焊膏、貼片以及焊接，下面我們重點前二個基本環節。
在進行大批量生產時，我們通常采用全自動印刷機進行印刷的(即涂布焊膏)，當印制電路板進入印刷機被涂布焊膏之前，需先固定于印刷機內，印刷機固定印制電路板方式通常有二種：第一種是傳送導軌并定位;第二種是傳送導軌下方采用真空吸附固定并定位。
對于較薄且易斷的印制電路板而言，若在第一種固定印制電路板方式的印刷機中被涂布焊膏，我們會看到印制電路板放入印刷機的傳送導軌上進入到適當位置后，兩傳送導軌會相向夾緊印制電路板，這會引起印制電路板中間部分輕輕凸起。一方面這個夾持力易使印制電路板斷裂;另一方面，由于印制電路板中部凸起，使印制電路板整個需涂布面不平。這樣會影響到焊膏的涂布質量。
若放在第二種固定印制電路板方式的印刷機中被涂布焊膏，就可避免上述情況，因為這種固定印制電路板方式時，傳送導軌是不相向運動，那幺不會對印制電路板兩邊施加一相向的力，印制電路板中部也就不會凸起，這種印刷機是靠傳送導軌下方的真空吸附裝置將印制電路板吸附于傳送導軌上，印制電路板不會因受到夾緊的外力而折斷。另外，我們會看到印制電路板中間底部是懸空的。為了保證薄型的印制電路板在涂布時，板面平整不彎曲，我們在實際操作時會在真空吸附裝置上增加一自制平臺以支撐印制電路板。該平臺的面積可與印制電路板相匹配，這樣就避免了因印制電路板面不平而影響涂布的質量的問題。
